PCB如何用超聲波清洗機清洗？電子工程師必備的6步安全指南
返回列表

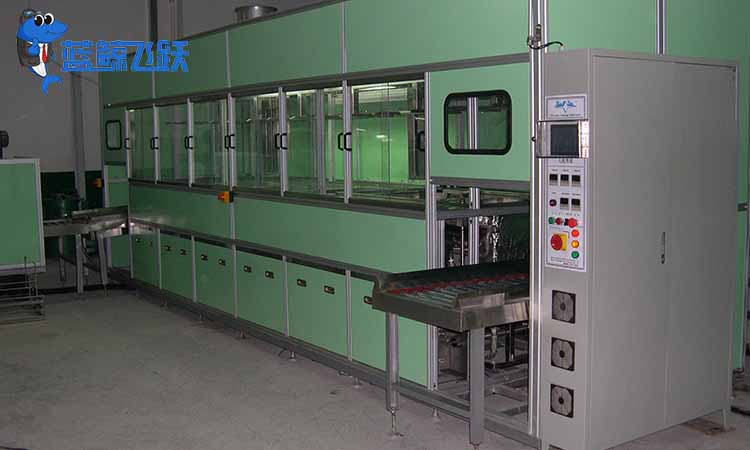

據統計，電子設備故障中23%由PCB污染導致（數據來源：IPC國際電子工業協會）。超聲波清洗可有效去除助焊劑殘留、粉塵微粒等污染物，但若操作不當可能造成：
-
元件脫落：0402以下封裝元件脫落率高達18%（40kHz工況下）
-
焊點腐蝕：酸性清洗劑使焊點導電性下降40%
-
基材損傷：FR-4板材在＞50℃環境中易分層
清洗前必備的4項檢測
-
元件耐受性評估元件類型可清洗性防護要求電解電容禁用需提前拆除或密封BGA封裝謹慎降低至28kHz/3分鐘以內連接器可清洗清洗后烘干觸點精密晶振禁用禁止接觸任何清洗劑
-
污染物分析
-
松香型助焊劑：需醇基清洗劑
-
免洗型助焊劑：建議pH6.5-7.5中性溶液
-
金屬碎屑：添加螯合劑（如EDTA二鈉）
-
基材兼容性測試
-
取邊角料浸泡于清洗劑，80℃烘烤2小時觀察形變
-
測量表面絕緣電阻變化率（應＜5%）
-
設備驗證
-
確認超聲波頻率可調（建議28-68kHz范圍）
-
檢查加熱系統溫控精度（±2℃以內）
標準化清洗6步流程（附IPC標準參數）
步驟1：預處理
-
壓縮空氣（0.3MPa）吹掃表面大顆粒
-
頑固松香用無水乙醇局部擦拭（棉簽單向操作）
步驟2：裝載規范
-
使用聚丙烯夾具固定PCB，傾斜15°放置
-
多層板需間隔≥2cm（防止聲波干涉）
-
敏感區域覆蓋抗超聲膜（如3M PEL-1）
步驟3：清洗劑配比
|
污染物類型
|
推薦配方
|
溫度
|
|
松香殘留
|
去離子水+15%異丙醇+2%烷基糖苷
|
45℃
|
|
離子污染
|
去離子水+5%檸檬酸銨+0.5%緩蝕劑
|
35℃
|
|
金屬粉塵
|
去離子水+3%EDTA二鈉+1%表面活性劑
|
40℃
|
步驟4：參數設定
-
常規清洗：40kHz/0.3W/cm2/5分鐘
-
精密清洗：68kHz/0.1W/cm2/3分鐘（適用于0.5mm間距元件）
-
禁止設置：＞50℃或連續運行＞8分鐘
步驟5：梯度漂洗
-
一級漂洗：去離子水（25℃/2分鐘）
-
二級漂洗：DI水+氮氣鼓泡（40℃/3分鐘）
-
三級漂洗：超純水（18MΩ·cm）瞬沖
步驟6：干燥處理
-
離心干燥：800rpm/3分鐘（適用于通孔板）
-
真空干燥：-0.08MPa/60℃/20分鐘
-
禁止使用壓縮空氣直吹（可能導致元件移位）
5大常見故障解決方案
問題1：焊點發白
-
成因：清洗劑結晶殘留
-
處理：用75%乙醇+25%乙酸乙酯混合液擦拭
問題2：阻焊層起泡
-
預防：控制水溫＜45℃且不重復使用清洗劑
-
修復：局部涂覆UV固化阻焊漆
問題3：測試點氧化
-
對策：清洗后24小時內噴覆接觸增強劑
-
補救：用導電橡皮擦輕微打磨
問題4：陶瓷電容開裂
-
檢測：使用3D X-ray檢查內部裂紋
-
改進：調整頻率至28kHz且單次清洗≤2分鐘
問題5：阻抗異常
-
診斷：清洗后測量線寬變化（應＜5%）
-
優化：改用低表面張力清洗劑（＜30dyn/cm）
專業級保養方案
-
設備維護
-
每月用10%檸檬酸溶液循環清洗設備管路
-
每季度校準超聲波發生器頻率（±2kHz誤差）
-
工藝監控
-
每周測試清洗劑電導率（應＜20μS/cm）
-
每批次記錄表面絕緣電阻（SIR＞1×10^11Ω）
-
耗材管理
-
濾芯更換：每處理50㎡ PCB或壓差＞0.1MPa
-
清洗劑壽命：pH變化＞1.0或濁度＞20NTU時報廢
實驗數據支持：
-
規范清洗的PCB離子污染度＜1.56μg/cm2（符合IPC J-STD-001標準）
-
68kHz清洗可使0402元件焊接強度保持率＞98%（拉力測試數據）
通過本指南的實施，可降低90%的清洗相關故障。某SMT工廠實踐顯示，采用本方案后產品直通率從82%提升至96.5%，年節省返修成本超50萬元。立即按照標準流程操作，讓您的PCB清洗既高效又安全！
